1．對刀儀的安裝
本機床采用了高精度的進口對刀儀，可以使對刀精度精確到幾個微米范圍內。

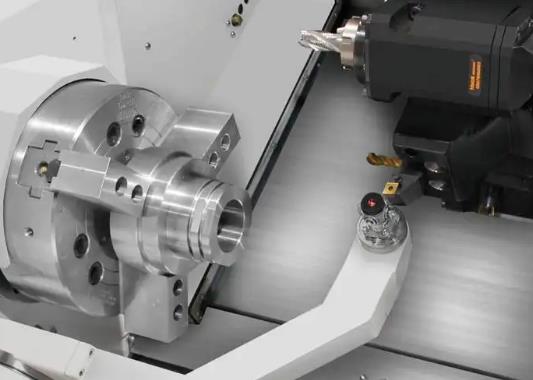

對刀儀安裝在定位支撐座上，將支撐座上方的把手逆時針旋轉一定角度（大概120°），就可安裝對刀儀，此時對刀儀的檢測頭附近的指示燈亮（燈光為綠色），表示已經裝上。再將把手旋轉回到原位，即已安裝完成，如圖所示。此時，可將刀具移至對刀儀附近，調整檢測頭上對刀塊的方位，使用配備的內六角扳手扳動對刀塊下方的螺釘，調整對刀塊，使刀尖對到對刀塊的中間部分后便完成準確定位，然后再扳緊螺釘。
2．對刀儀的使用
1）先使用試切對刀法對刀（假設刀具號為T10），對好后將所測得的坐標值X1、Z1輸入到T10號刀的位置補償中。
2）校正對刀儀
?。?）安裝對刀儀，校正對刀塊。
?。?）進刀：在X、Z方向分別進刀至距對刀塊約3mm左右。
?。?）調出程序O9001（對刀儀對刀專用程序），標定對刀儀（此時T10號刀具位置補償中的X1、Z1值要保留）。執行該程序時最好將開關扳到“單段”狀態，以便熟悉其走刀路徑。
?。?）執行完后再調用程序O9002（對刀儀對刀專用程序）。
?。?）清除T10號中的坐標值（X1、Z1）。
3）第一把刀（T10）的檢測
?。?）自動運行程序O9002（注意倍率調小些），此時主要是檢驗生成的新的X、Z值與試切法得到的比較。
?。?）運行結束后，T10號刀的形狀補正中已生成補正數值，比較此數值與試切法得到的數值，可以發現二者差值應該在千分之幾的范圍內。
4）第二把刀（T06）的檢測
（1）在MDI模式下輸入T0600并換刀；
?。?）手動（手輪方式）將T6號刀移動至刀尖距對刀塊大約3mm左右；
?。?）調用程序O9002；
?。?）清除其公共位置補償中的補償數值；
?。?）自動運行；
?。?）結束后再看其位置補償中T06號刀的補正值，已經重新生成，此數值即是T06號刀的補償值。
